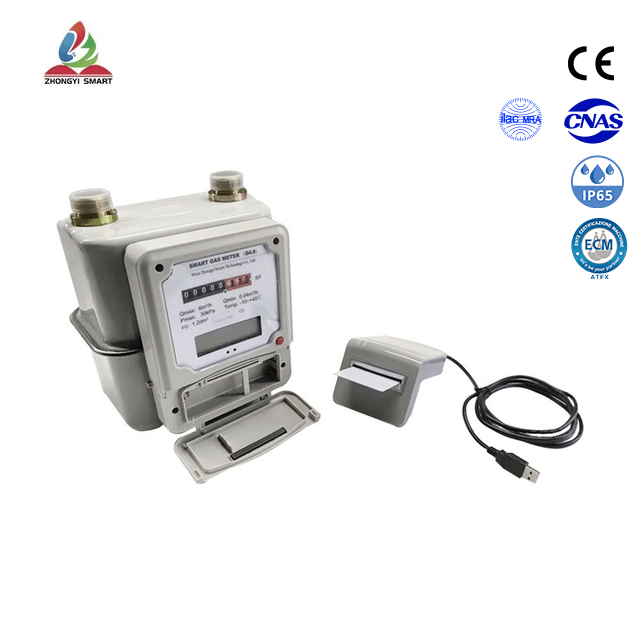

Contador de gas de membrana con tarjeta IC
Características de rendimiento 1. Alta precisión de medición. El movimiento rediseña el volumen giratorio, y la diferencia entre el volumen del diafragma y el volumen estándar es inferior al 10% en seco, por lo que el cambio del volumen giratorio será muy pequeño dentro del rango de error de tamaño de cada pieza, mejorando así la precisión de la medición; 2. alta estabilidad y buena consistencia de la detección repetida. que el límite único del diafragma y el dispositivo de rotación forzada del diafragma es adoptar, El límite de cada movimiento del diafragma está en la misma posición, de modo que cada movimiento del diafragma se llena con la misma cantidad de gas, incluso después de múltiples movimientos y detecciones, el error de las detecciones múltiples se reduce en gran medida, y la estabilidad de la tabla y la consistencia de las detecciones repetidas se mejoran; 3. Buena durabilidad. Se adopta el diafragma de baja temperatura, y tiene muy buena suavidad, y no se deformará después de múltiples operaciones, por lo que el volumen de rotación no cambiará demasiado, y la durabilidad de la mesa se mejora en gran medida;
Introducción
Parámetro
Parámetro técnico nombre | unidad | G1.6 | G2.5 | G4 |
Caudal mínimo | m3/h | 0.016 | 0.025 | 0.04 |
Caudal inicial | m3/h | ≤0.003 | ≤0.005 | ≤0.005 |
Caudal máximo | m3/h | 2.5 | 4 | 6 |
Volumen giratorio（Vc） | dm3 | 1.2 | ||
Error máximo permitido | % | (0,1qmax≤q≤qmax)±1,5 （qmin≤q≤0,1qmax）±3 | ||
Presión máxima de trabajo | kPa | ≤50 | ||
Pérdida de presión | Pa | ≤200 | ||
Estanqueidad al aire | kPa | Sin fugas a 75kpa durante 3 minutos | ||
Durabilidad | h | Puede funcionar durante 2000 horas y cumplir el índice de rendimiento anterior | ||
Rango de temperatura ambiente | °C | -10°～40° | ||
Distancia del centro de la junta de la mesa | mm | 130 | ||
Rosca de la junta de la mesa | mm | M30*2 | ||
Rosca de unión exterior | DN | DN15 | ||
Dimensiones（L*B*H） | mm | 203 x 130 x 225 | ||
peso | kg | 2 | ||
Grado antideflagrante | \ | Exib II B T3 Gb | ||
Nivel de protección | \ | IP54 | ||
Soporte de comunicación | ¨NBSP; | Lorawan/NBIOT/GPRS/RS485 | ||
Número de serie | Funciones | Comentarios |
1 | Función de medición | 1. Caudal acumulado del contador de láminas en tiempo real 2. Medición ultrasónica |
2 | Memoria histórica de datos de medición de gas local | 1. Para los últimos 90 días, los datos de medición se almacenan cada hora 2. Los últimos 180 días, los datos de medición se almacenan cada día 3. Almacenamiento mensual de los datos de medición del último año |
3 | Fuente de alimentación | La batería principal es la fuente de alimentación normal, y la otra batería es la batería de reserva |
4 | Indicación del nivel de capacidad de la batería principal | 1. Informar de que el nivel de capacidad de la batería actual sufijo al servidor en cada informe de enlace ascendente de mensaje de datos de medición. 2. Umbral de batería baja: 20% y activará el informe de enlace ascendente de mensaje de alarma de baja capacidad de la batería, que se informará cada 24 horas hasta que el umbral de conmutación de la batería de reserva. 3. 3. Umbral de conmutación de la batería: 10% de capacidad activará el interruptor de batería de reserva. |
5 | Interruptor de batería de reserva sólo en los siguientes casos, de lo contrario utilice la batería principal | 1. Extraiga la batería principal o la batería principal no existe 2. La potencia de la batería principal alcanza el umbral de conmutación (10%) 3. El interruptor de la batería de reserva es automático, por lo que nunca se apagará. |
6 | Función de la batería de reserva | 1. Mantener la medición local del caudal de agua 2. Almacenamiento del historial de datos de medición y proceso de mantenimiento 3. La duración de la batería de repuesto debe ser superior a 7 días como mínimo 4. Cuando se cambia la alimentación a la batería de reserva, la información de alarma del interruptor de la batería de reserva subirá al servidor para indicar al interruptor que se ha producido. |
7 | Protección de la batería de reserva durante el transporte | Antes de la activación en campo, el contador de gas sólo está equipado con una batería de reserva, que está protegida contra el consumo durante el almacenamiento o el transporte en esta etapa |
8 | Tecnología inalámbrica/cableada | Lorawan/NBIOT/GPRS/RS485 |
9 | Informe de datos de medición en tiempo fijo | 1. Últimos datos de medición acumulados 2. Estado del contador de gas: estado de la válvula/alimentación 3. Nivel de capacidad de la batería 4. Indicación de intensidad de señal de enlace descendente RSSI/SNR |
10 | Mensaje de alarma Informe de enlace ascendente | 1. 1. Alarma de nivel bajo de capacidad de batería 2. Alarma de interruptor de batería de reserva 3. 3. Alarma de fallo de válvula 4. Alarma de vibración (el medidor tiene un zumbador, que puede realizar la alarma de sonido cuando vibra y se utiliza generalmente para la protección contra terremotos) 5. 5. Alarma de alta temperatura (la alarma no se realiza en la actualidad, sólo la temperatura se controla, que se utiliza generalmente para la protección contra incendios)
|
11 | Configuración/consulta del enlace descendente | 1. Configuración/consulta de la periodicidad del informe periódico de datos de medición 2. Encendido/Apagado/Configuración/Consulta/Hora del Informe de Datos de Medida de Tiempo Fijo. 3. Modificar los datos de tráfico acumulados para la calibración 4. Leer los datos de tráfico acumulados actuales 5. Leer el nivel de capacidad de la batería 6. Control de válvula Cerrar/Abrir |
12 | Pantalla digital | 1. La pantalla muestra cuatro pantallas, y la pantalla se puede cortar 2. Contenido de la pantalla: lectura actual, cantidad eléctrica, balance, estado de la válvula, estado de la señal, temperatura, hora y recordatorio de vibración 3. 3. Modo de visualización: El botón se enciende y se cierra automáticamente después de 5 segundos sin operación, y la pantalla se puede cortar |
13 | 433 detección de fugas de aire cierre de la válvula de enlace | 1. Monitoriza el metano en tiempo real, y emite una alarma si la concentración supera el 5% de LEL 2. 2. Recibe los datos del sensor a través de la comunicación 433 y realiza la operación de cierre de la válvula. Distancia de comunicación 50m (se recomienda instalar cerca del contador de gas) |
